Co je výstupem termovizního měření ?

Výstupem termovizního měření jsou tzv. termogramy – termovizní nebo také infračervené snímky.

Jak vše funguje ?

Termovize pracuje na principu zjišťování tepla uvolňovaného sáláním. Teplo / infračervené záření / je pro lidské oko neviditelné. Z tohoto důvodu používáme tzv. termokameru, která je schopná uvedené záření zachytit a přiřadit naměřeným teplotám barevnou škálu. Z uvedeného barevného spektra již pouhým okem můžeme rozeznat místa s odlišnou teplotou.

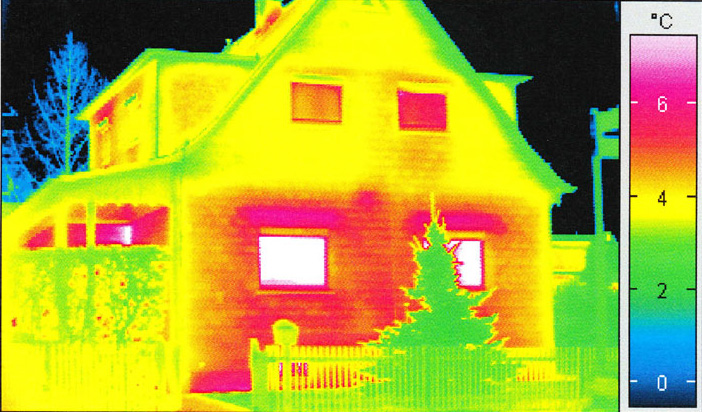

Výstupem je obrázek se spektrem barev, kterým odpovídají povrchové teploty měřených stavebních konstrukcí a jejich prvků nebo předmětů / termogram /. Na snímku je uvedená stupnice s rozložením detekovaných teplot.

Z důvodu docílení výrazného kontrastu teplot se vždy vyhodnotí nejchladnější a nejteplejší místo v záběru / snímku / a hodnoty mezi oběma místy se rovnoměrně rozdělí do celého spektra barev.

Z jakého důvodu se termovizní snímky zhotovují ?

Termovizní kameru používáme v situaci, kdy nemáme možnost přímého kontaktu s měřeným předmětem, vrstvou konstrukce apod.. Termovizní měření je nekontaktní metoda, tzn. že teplotu povrchu získáme i bez přímého kontaktu.

Termovizní měření nachází využití také v případě, kdy chceme zjistit, zda-li je nebo není teplota povrchu měřeného předmětu konstantní po celé ploše.

Hlavní využití termografie ve stavebnictví :

A. Obvodové pláště

– diagnostika míst úniku tepla

– lokalizace skrytých zavlhlých míst

– detekce míst s kondenzací a tvorbou plísní

– kontrola těsnosti oken a napojovacích okenních spár se zdivem

– vyhledání tepelných mostů

– kontrola tepelně-technické kvality tepelné izolace

– kontrola „ před „ a „ po „ zateplení vnějších stěn

B. Střešní konstrukce

– detekce vlhkosti, kondenzačních zón
